HMI-ST3阶梯式控制器

一、产品概述

HMI-ST3 阶梯式控制器是一款专为高压储气瓶组充气系统设计的人机交互控制设备。该控制器采用 HMI（Human-Machine Interface）人机界面，实现对多组高压气瓶及呼吸空气压缩机的智能化、自动化管理，广泛应用于消防呼吸器充气室、工业高压气体充装等场景。

通过阶梯式压力控制策略，本设备可在确保充气安全的前提下，显著提升充气效率，优化压缩机运行工况，降低设备故障率，并最大限度减少人工干预。

7寸控制显示屏

二、技术参数

三、产品特点

• 智能化控制：全过程由 HMI 人机界面实现自动控制，无需人工干预，有效消除人为操作失误。
• 阶梯式充气策略：根据气瓶压力状态自动匹配最优充气路径，最大限度利用高压储气瓶中的压缩空气，减少压力损失。
• 压缩机保护：通过优化启停逻辑，显著减少压缩机频繁启动次数，延长设备使用寿命，降低故障率。
• 高效节能：在提升充气速度的同时，充分利用系统内高压空气，提高整体充气效率。
• 多组协同管理：可同时管理 3 组高压储气瓶组，实现气瓶间的智能调度与平衡充装。

四、工作原理

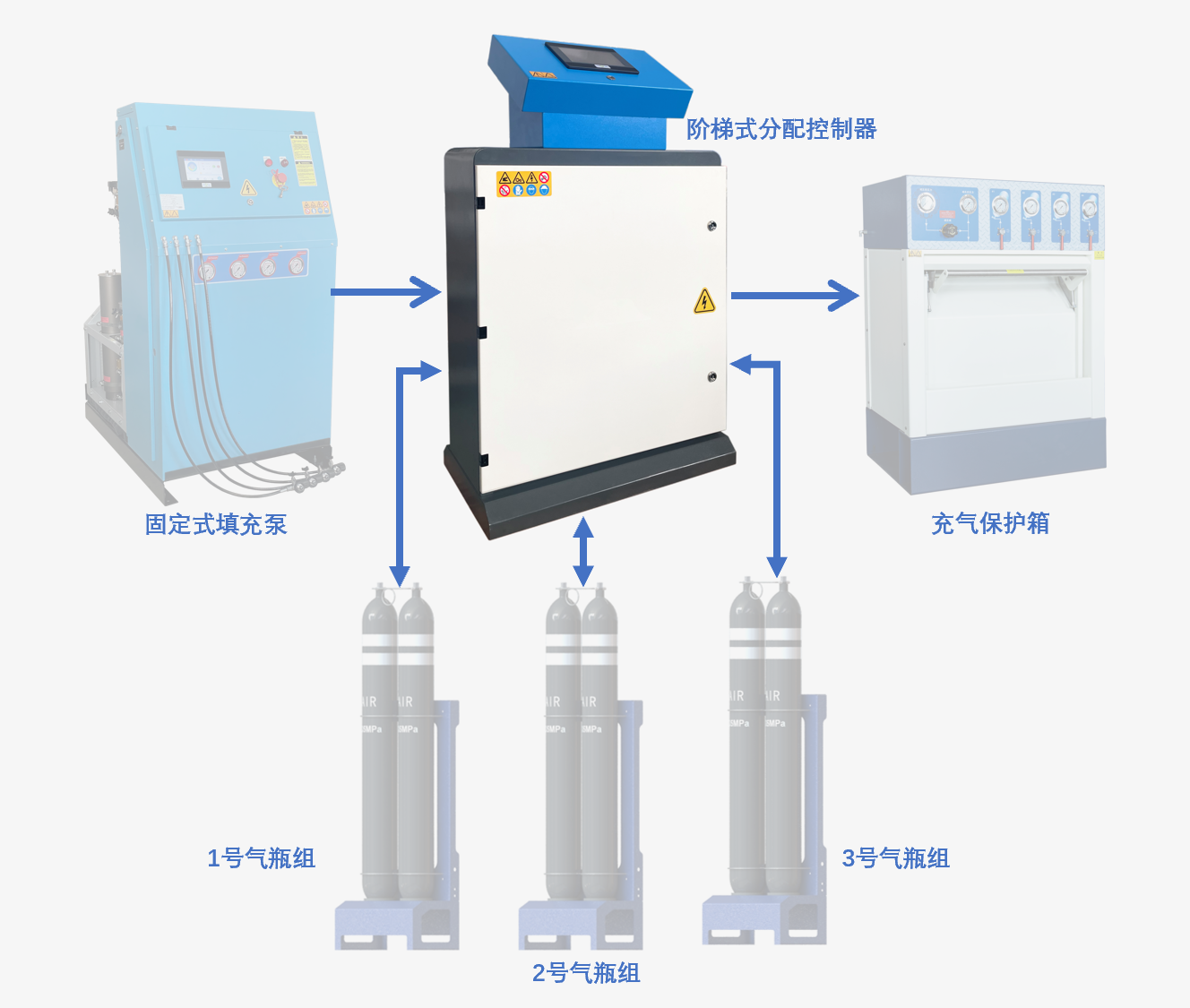

系统连接示意图

系统根据被充呼吸器气瓶的实时压力状态，自动切换以下四种充气模式：

模式一：压缩机直充模式

当储气瓶组压力不足，或低于防爆箱内待充空呼气瓶压力时，呼吸空气压缩机直接为防爆充气箱内的空呼气瓶充气。

模式二：气瓶组补压模式

当防爆箱内空呼气瓶充满后，压缩机保持运行，自动切换至为高压储气瓶组补气。按照预设顺序依次对各组气瓶进行充装，直至所有储气瓶组均达到设定压力后，压缩机自动停机。

模式三：阶梯式气瓶组供气模式

由高压储气瓶组向防爆充气箱气瓶供气。系统优先使用低压组气瓶进行充气，待压力平衡后自动切换至较高压力组别，逐级提升，直至空呼气瓶完全充满。

模式四：联合充气模式

呼吸空气压缩机与储气瓶组协同工作，共同为防爆箱内气瓶充气，实现最大充气流量，缩短充气周期。

五、适用范围

适用于配置高压储气瓶组的呼吸空气充气室，特别是需要频繁、高效、安全地为正压式空气呼吸器气瓶充装的场所。

本规格书仅供参考，如有技术更新，恕不另行通知。
