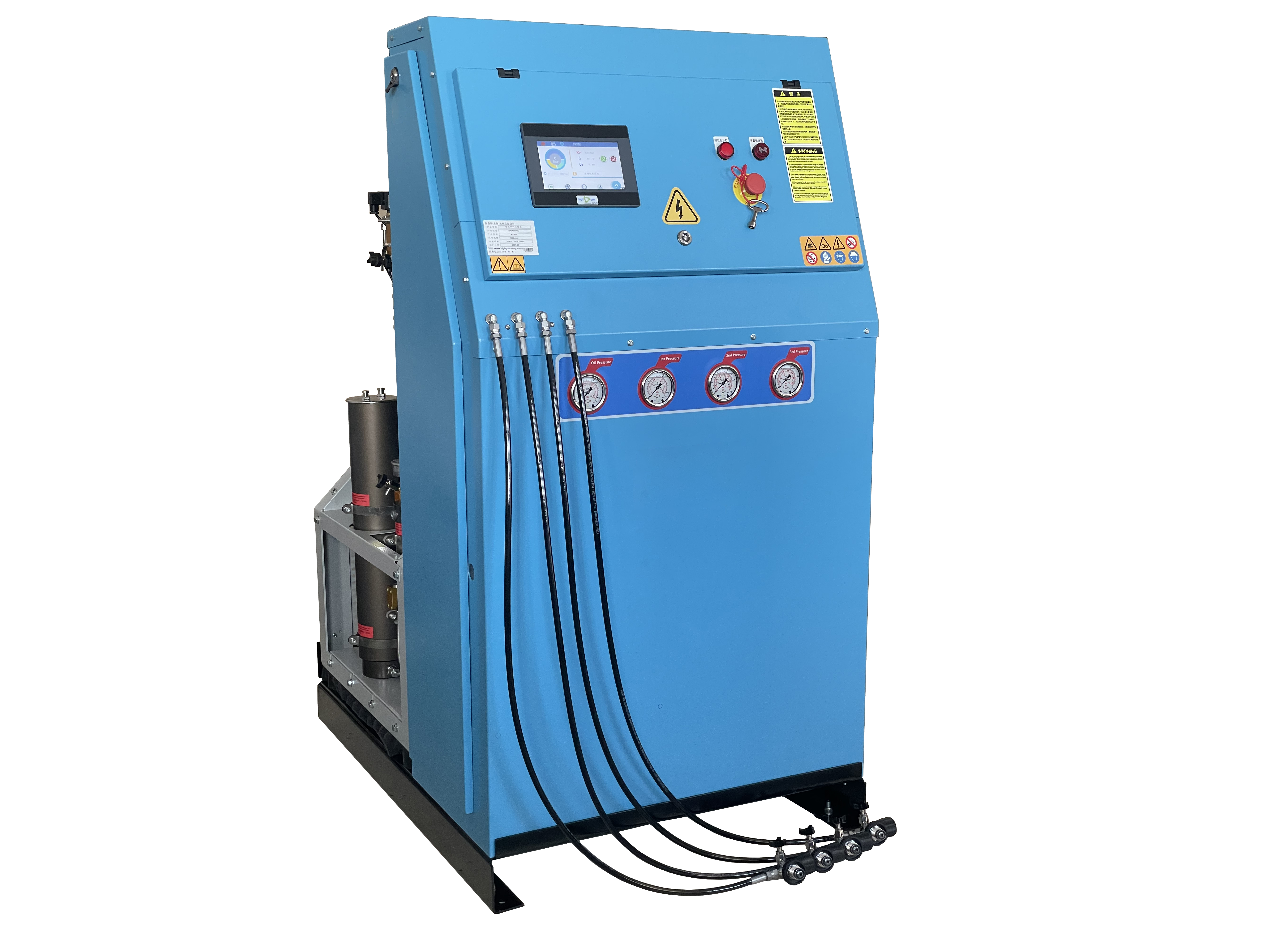

STEE-D（大功率固定式充填泵组）700L/min

一、产品概述

本产品为大功率固定式填充泵组，主要面向中大型化工厂气防站及城市消防等应用场景，具备充气速度快、操作简便、运行可靠等特点。标准配置下与充气保护箱配套使用。

二、产品特点

压缩主机

• 四缸四级压缩机，四个气缸呈「X」型布局
• 配置机油泵与机油滤芯，采用油泵强制油流冷却高温高压的第四级气缸，并对轴承进行飞溅润滑
• 压缩机和电机采用上下布置结构，有效节省安装空间，整机采用双重减震设计
• 传动带采用重力自张紧设计，显著延长传动带使用寿命、降低更换频次

气路系统

• 级间冷却器与末级排气冷却器均采用全不锈钢材质
• 各级冷却器后均配置油水分离器（一级除外）
• 配置末级油水分离器
• 配置大容量三重分子筛活性炭过滤器，配压力维持阀与单向阀，在提高过滤效率的同时避免气体回流，滤后空气质量符合 GB/T 31975-2015 标准
• 可配置空气含水量在线实时检测功能，支持露点或绝对湿度显示

充气接口

• 正面四个直充接口，背面一个防爆充气箱专用接口
• 四根 1.2 米凯芙拉纤维高压软管，工作压力 420 bar，爆破压力 1750 bar
• 四只 G5/8 充气阀（带放空阀）

安全与维护

• 系统具备完善的安全保护与智能提醒功能，可有效避免或减少因人为误操作造成的充装气体不合格
• 配置三个级间安全阀及一个末级安全阀
• 配置 11 升冷凝油水收集桶，避免污水落地，保持充气室干燥卫生

操作体验

• 采用 7 寸触控式人机交互界面，操作充气流程简单直观
• 采用高效三相马达，实现 700 L/min 充气速度仅需 15 kW 功率

三、压缩机参数

参数	指标
充气速度	700 L/min
工作压力	330 bar
最大压力	420 bar
气缸数	4
压缩级数	4
润滑油型号	CE850
油池容量	5 L

四、控制系统

基本参数

参数	指标
控制系统电压	24 V
操作与显示	7 寸触摸屏，人机交互设计

保护功能

• 转向错误报警
• 缺相报警
• 油压低报警
• 温度过高或过低报警
• 传感器故障报警

报警事件发生时，设备发出声光报警，并在屏幕上以文字显示报警原因。

保养提醒功能

当设备到达保养周期时，设备发出声光报警，并在屏幕上以文字显示报警原因及所需保养内容。

显示功能

• 实时显示：运行充气压力、运行状态、机油压力、运行温度
• 历史记录：运行累时、最大压力、最高温度、最大油压
• 过滤器承压循环周期

操作面板上设有油泵压力表及一、二、三级压力表，四级压力通过屏幕显示。

设置功能

• 运行模式：手动模式（停机后不自动启动）/ 自动模式（按压力自动启停）
• 可设置：停机压力、启动压力、排污间隔、排污时间等

五、电机参数

参数	指标
电压	380 V
频率	50 Hz
功率	15 kW
转速	2850 RPM
防护等级	IP55

六、外形尺寸与重量

项目	数值
长 × 宽 × 高	1010 × 830 × 1550 mm
重量	420 kg

七、执行标准

• GB/T 31975-2015
• EN 12021-2014

八、可选配置

类别	选项
电源	根据用户所在国配置电压和频率
压力	225 bar；双压力出口 225/330 bar
潜水充气接口	Yoke 夹钳固定
空气含水量在线检测	可选露点显示或绝对湿度显示
气体在线检测	二氧化碳 / 一氧化碳 / 油蒸气（VOCs）实时检测

注：以上参数基于标准配置，可选配置需在订购时确认。
