AIR-BANK 系列模块化储气瓶组

一、产品概述

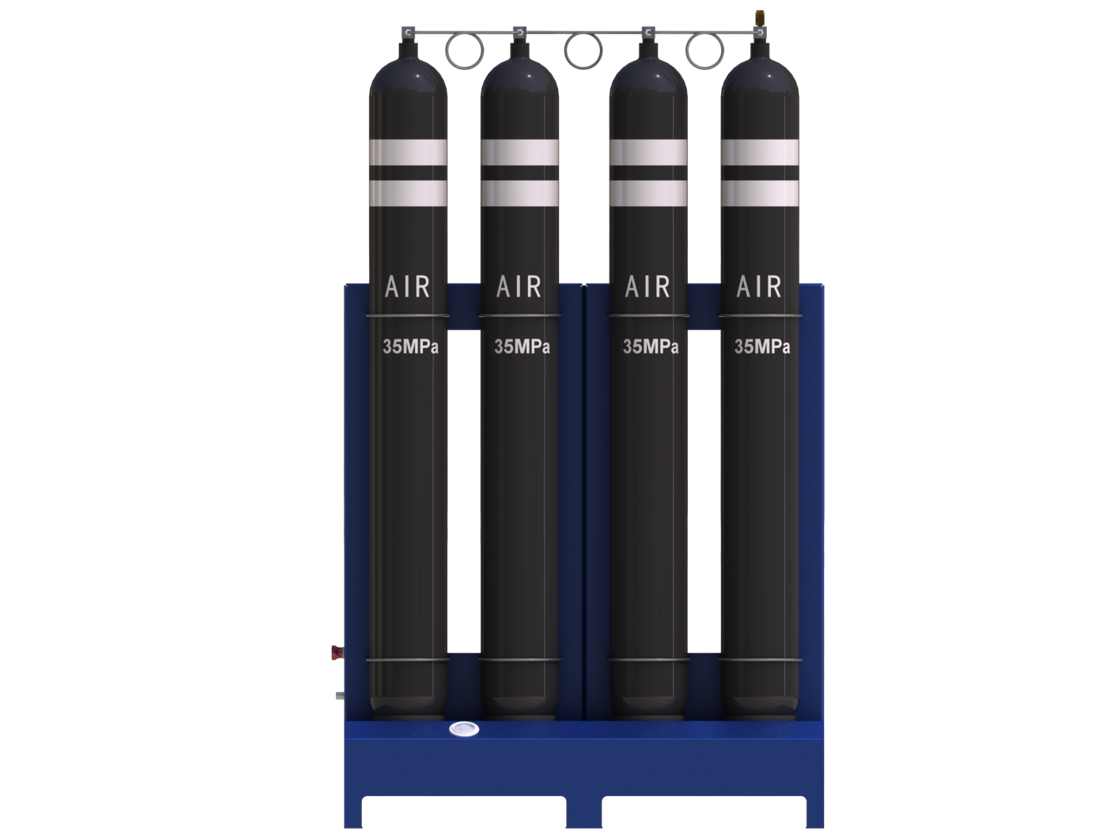

AIR-BANK 系列模块化储气瓶组由 STEECOMP 设计制造，专为消防、工业及特种应用领域提供高压空气储存与供气解决方案。产品采用创新的模块化架构，以两只气瓶构成一个基础模块，用户可根据实际用气需求灵活叠加模块数量，实现容量的自由扩展。

二、应用领域

三、模块化设计理念

传统储气瓶组因体积庞大、重量集中，在运输、装卸及现场进场环节存在诸多不便。AIR-BANK 系列采用模块化设计，从根本上解决了这一难题：

• 基础模块单元：每两只气瓶构成一个独立的基础模块
• 容量自由叠加：多个基础模块可灵活组合，总容量为模块容量的整数倍
• 便捷运输安装：模块化的结构显著降低了单件重量与体积，大幅简化物流与现场布置

四、技术规格

4.1 单瓶容积选项

4.2 工作压力等级

可选压力：25 MPa / 31.5 MPa / 35 MPa / 40 MPa/45MPa/50MPa

4.3 组合方式

多个基础模块并联组成气瓶组，总容量 = 基础模块容量 × 模块数量。

示例：选用 50 L 单瓶（100 L 模块）× 4 组 = 400 L 总容量。

五、结构特点与优势

5.1 立式布局，节省空间

采用立式结构设计，有效减少占地面积，适应空间有限的安装环境。

5.2 底部排水，延长寿命

立式布局使压缩空气中的冷凝水自然沉积于气瓶底部。每只气瓶底部均设有排水阀，可定期排除积水，避免卧式布局中因积水附着导致的内壁腐蚀与有效容积降低。

5.3 弹性管路连接

气瓶间连接管采用弹性设计的 316L 不锈钢抛光管，具备优良的柔韧性与抗疲劳性能，有效吸收运输过程中的气瓶位移，防止高压接头受拉扯而松动或损坏。

5.4 免焊接卡套接头

高压管路连接采用卡套式高压接头，无需焊接，安装维护便捷，密封可靠，避免焊接应力对管路强度的影响。

5.5 橡胶缓冲托垫

气瓶与金属托架接触面设置橡胶托垫，有效分散接触应力，防止应力集中对气瓶外壁造成损伤。

六、安全配置

七、订购信息

根据您的实际用气需求，选择以下参数进行配置：

• 单瓶容积：25 L / 30 L / 40 L / 45 L / 50 L
• 工作压力：25 MPa / 31.5 MPa / 35 MPa / 40 MPa / 45 MPa / 50 MPa
• 模块数量：根据总容量需求确定

提示：如需协助计算总容量或模块数量，请提供您的峰值用气量、工作压力及使用频率等参数。
