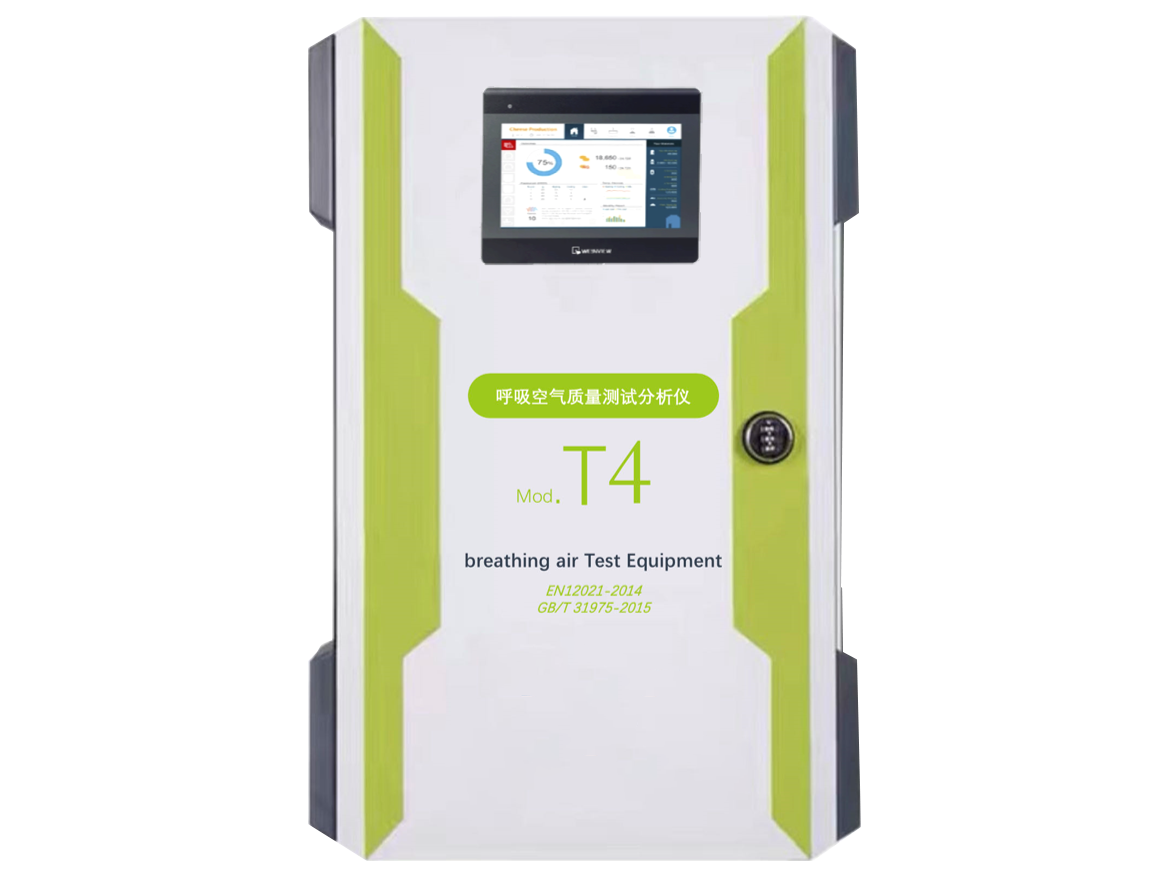

MOD.T4呼吸空气质量在线监测系统

STEECOMP MOD.T4固定式在线监测装置，安装于高压呼吸空气压缩机后端，实时监测充装呼吸用压缩空气中的 CO₂、CO、O₂、绝对湿度及 VOCs（油蒸气）含量，确保空气质量符合 EN 12021:2014 标准要求。超限时自动报警并关闭压缩机，防止不合格气体充装。

一、系统概述

MOD.T4为固定式在线监测装置，安装于高压呼吸空气压缩机后端，用于实时监测充装呼吸用压缩空气中的 CO₂、CO、O₂、绝对湿度及 VOCs（油蒸气）含量，确保空气质量符合 EN 12021:2014 标准要求。

当任一检测参数超过设定限值时，系统将立即发出声光报警，在 7 寸触控屏上显示警告信息，并自动关闭压缩机，防止不合格气体充装。系统可选配放空装置，将不合格空气经消音器排放至大气中，避免污染气瓶。

二、主要功能特点

  • 实时在线监测：对关键空气质量参数进行连续检测
  • 智能报警控制：超限时自动触发报警并关闭压缩机
  • 双级报警设置：每个传感器可独立设置两级报警限值，默认符合 DIN EN 12021:2014 标准
  • 高压直联设计：集成减压装置，可直接接入最高 40 MPa 高压管线运行
  • 传感器智能保护：压缩机停机期间，内置电磁阀自动切断气路，防止传感器承受不必要负载及气体回流
  • 不合格气体放空：可选配放空装置与消音器，自动将不达标空气安全排放

三、技术参数

项目参数
适用介质呼吸用压缩空气
最大工作压力40 MPa
空气消耗量1–3 L/min
适用工作区域非防爆区
工作电源220 V / 50/60 Hz
功耗50 W
显示方式7 寸触控屏

四、传感器配置

系统采用优化的传感器布局设计，为每种传感器提供最佳工作条件：

检测参数传感器类型测量范围精度预热时间维护周期
氧气 (O₂)电化学0 – 40 %全量程精度60 s更换周期：1 年
一氧化碳 (CO)三电极电化学0 – 25 ppm±1.0 % FS60 s更换周期：1 年
二氧化碳 (CO₂)非色散红外 (NDIR)0 – 2000 ppm±0.5 % FS3 min使用寿命：7 年
水含量—-70 – +60 °C (露点)±2 °C (@20 °C)—校验周期：2 年
油蒸气 (VOCs)PID 光离子化0 – 1 ppm（以异丁烯标定）检测限：5 ppb180 s运行寿命：6,000 小时

注：电化学传感器（CO、O₂）需在特定湿度、压力和温度条件下工作；物理传感器（CO₂）则需不同的环境条件，以确保连续、可重复且可靠的测量结果。

五、报警与控制

  • 报警触发：任一参数超过设定限值时，系统自动发出故障报警
  • 显示提示：7 寸触控屏实时显示可视警告信号与报警信息
  • 联锁控制：超限时自动关闭压缩机，停止不合格气体充装
  • 限值设置：每路传感器支持两级独立报警限值设定，默认符合 EN 12021:2014 标准限值
